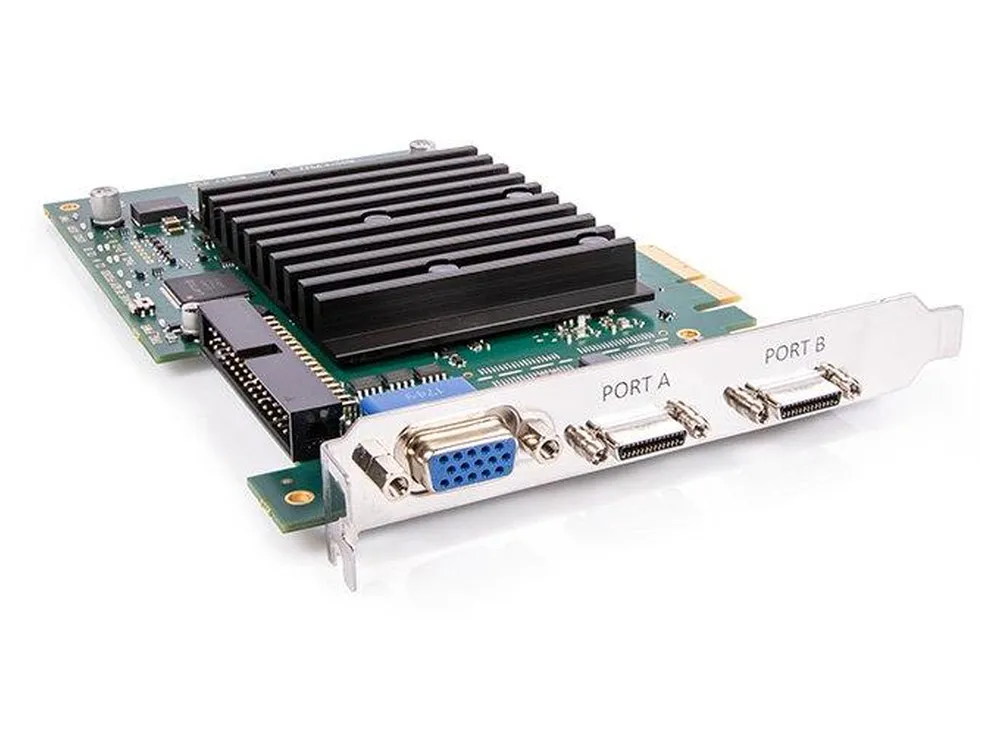

Basler microEnable 5 marathon ACL

Camera Link Schnittstelle
2 Anzahl Ports
6,8 Gbps; 6,8 Gbps (850 MB/s) Bandbreite (pro Port; gesamt)

microEnable 5 marathon ACL ist eine PCIe Bildaufnahmekomponente, die eine Verbindung mit zwei Kameras nach dem Camera Link Standard ermöglicht.

Der Schwerpunkt der microEnable 5 marathon ACL liegt auf der Hochgeschwindigkeitsbildaufnahme mit allen Camera Link kompatiblen Kameras und erlaubt mit seiner DMA1800 Technologie einen performanten Zugang zu anspruchsvollen Machine Vision Anwendungen.

Alle Formate des Camera Link Standards
Unterstützung langer Kabellängen
On-board Bildvorverarbeitungsfunktionen
Industrielle Multi-Geräte und Multi-Kamera Unterstützung
DMA1800 mit bis zu 1,8 GB/s PCIe Datenbandbreite über PCIe x4 Gen2
Unterstützung opto-entkoppelter Signale über das Front-I/O
Umfangreiche Unterstützung von Bildverarbeitungsoftwareadapter
Breit gestreuter Anwendungsfokus und Industrieeinsatz
Flexible und erweiterbare Modellserie
PoCL SafePower.

Menge

Passende Produkte

Erforderliche Software

Framegrabber SDK

Baslers Software für Framegrabber: Von der ersten Bildaufnahme über die grafische Anwendungsentwicklung bis hin zur Konfiguration des gesamten Bildverarbeitungssystems.

Mehr zum Framegrabber SDK

Netto-Listenpreis	879,00 €
Versandbereit	Standardbis zu 1-2 Wochen

Artikelnummer	2200000358
Typ	Frame grabber
Produktserie	marathon Frame Grabber
Produkttyp	Acquisition
Gewährleistung	36 Monate

Prozessor	Xilinx Kintex7 XC7K70T
Onboard Speicher	512 MByte DDR3-RAM
E/A-Schnittstellen (Trigger und Synchronisation)	onboard: 8in/8out (max.), TTL or opto-coupled, Front GPIO: up to 3 differential signals in, up to 4 single-ended signals in (depends on configuration), 2 TTL outputs
Power via Interface (pro Port)	PoCL (4W/12V per cable, Safe Power)

Standard	Camera Link 2.0
Schnittstelle	Camera Link
Konfigurationen	CL-base CL-deca (80bit) CL-dual base CL-full CL-medium
Steckerverbindung	2 x SDR/HDR26 (miniCL)
Kabellänge	0 - 10 meters
Spannungsversorgung	PoCL SafePower, 4W/12V per cable
Kameratypen	area scan camera line scan camera
Sensortypen	CFA sensor (Bayer) Grayscale sensor RGB sensor
Sensorauflösung	16k*64k (area scan sensor), 32k (line scan sensor),16k (-65k) (line scan sensor, depends on applet)
Bittiefe	8-16-bit (grayscale) 24-48-bit (color)
Datenbandbreite	1 x 6,8 Gbit/s (850 MB/s)
Bandbreite (pro Port; gesamt)	6,8 Gbps; 6,8 Gbps (850 MB/s)
Anzahl Ports	2
Testumgebung	Camera Simulator

PC Bus Schnittstelle	PCIe 2.1 x4, DMA1800
PC Bus Übertragungsleistung	up to 1800 MB/s (sustainable)

Basler microEnable 5 marathon ACL

Allgemeine Informationen

Geräteeigenschaften

Camera Interface

Host-PC-Schnittstelle

Steuerungen und Mehrzweck-I/Os

Verarbeitungsfunktionen

Geräte- und Umgebungsinformationen

Software

Hersteller

Konformität

Dokumentation

Passende Produkte

Erforderliche Software

Framegrabber SDK

Trigger E/A-Schnittstellen	Box connector (34-pin)
Onboard GPIO Schnittstelle	One 34-pin flat cable connector onboard: 8 input signals and 8 output signals with open-drain optionally as 4 opto-coupled inputs (4,5V - 28V), optional 2 opto-coupled differential inputs (RS422); 4 opto-coupled outputs (4,5V - 28V)
Onboard Front GPIO Schnittstelle	2 TTL outputs, up to 20 MHz frequency One 15-pin D-Sub socket: 2 opto-coupled differential inputs (RS422) and 1 opto-coupled differential / single ended input
E/A Synchronisation und Steuerung	Configurable Trigger System supporting several trigger modes (grabber controlled, external trigger, gated, software trigger) and shaft encoder functionality with backward compensation, Multi-Camera-Synchronization
Zusammenfassung Signalschnittstellen	4 in/2 out (max.), TTL or opto-coupled; differential or single-ended signals (configuration dependent) 8 in/8 out (max.), TTL or opto-coupled; differential or single-ended signals (configuration dependent)

Abmessungen	PCIe Standard height, half length card: 167.64 mm length x 111.15 mm height
Gewicht	200 g
Stromverbrauch / Stromquelle	12 V, 1 A Voltage, typ. current (actual values depend on processing)
Betriebstemperatur	50° (0 LFM), 60° (100 LFM) FPGA operating temperature: 0°C to 85°C, * LFM = Linear Feet per Minute, unit for measuring airflow velocity
Lagerungstemperatur	-50 - 80 °C
Relative Luftfeuchtigkeit (Betrieb, Lagerung)	5 - 90 % non-condensing (operating), 0 - 95 % (storage)
MTBF	pending

Software-Treiber	Linux 64-Bit Windows 11 / 10 (64-Bit) Windows 11 / 10 (32-Bit)
Software-Werkzeuge	Device Drivers Documentation microDiagnostics (Analysis and service tool) microDisplay (Acquisition control and viewer) SDK
Software API	.net interface Framegrabber SDK
FPGA Programmierung	not programmable
Kompatibilität BV-Software	Halcon others on request VisionPro
