從 Gigabit 乙太網路和 GigE Vision 到 5GigE

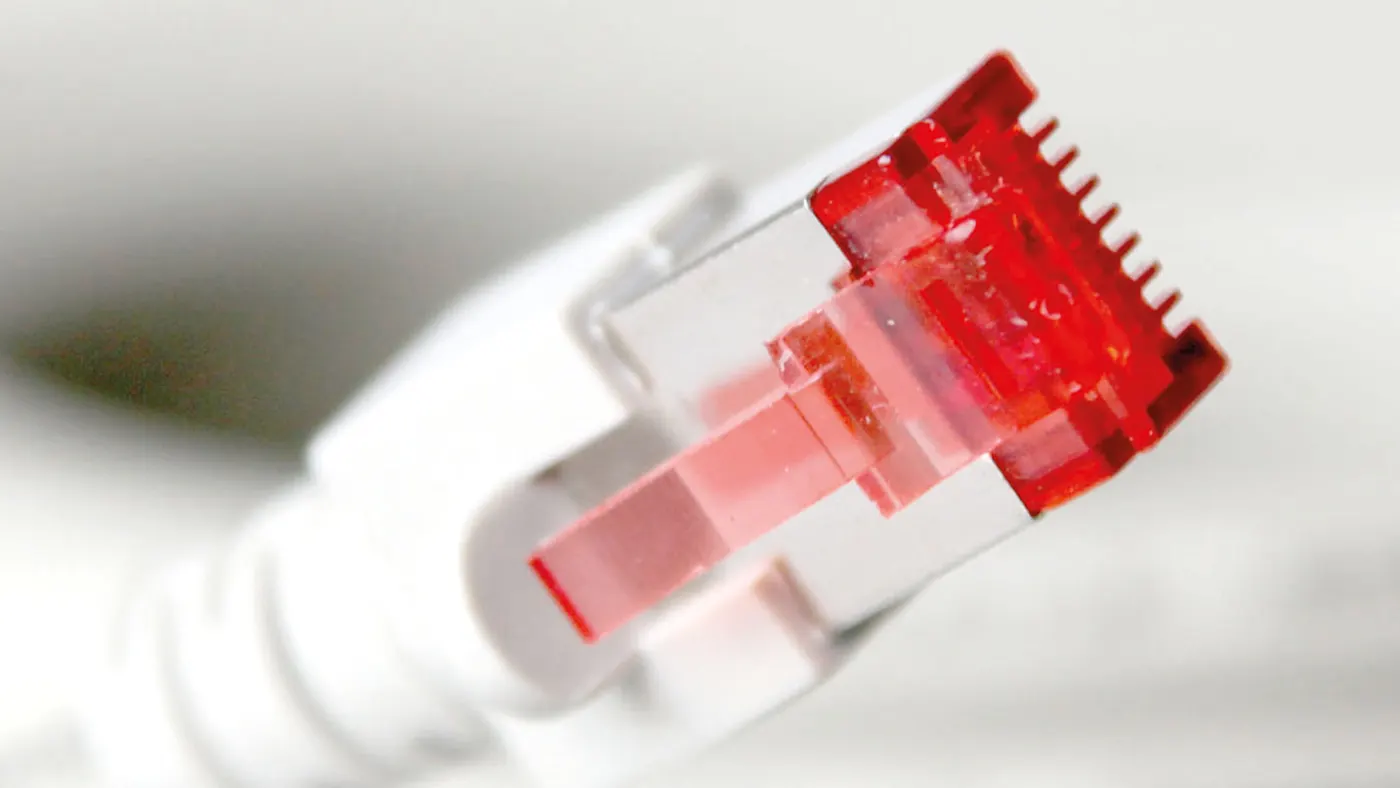

聚焦於彈性:Gigabit 乙太網路
Gigabit 乙太網路在頻寬、線材長度與多相機功能方面提供最大的技術彈性。對資料傳輸率最高可達 0.96 Gbit/s 和最長纜線長度可達 100 公尺的應用,該介面是正確的選擇。該介面也能讓複雜的多相機安裝變得十分簡易。
最後,GigE 相機提供利用乙太網路供電 (PoE) 的選擇,可自資料纜線取得電力。必須使用適當的 Gigabit 乙太網路纜線、電腦卡或特殊交換器、集線器,或是連線於電腦與相機間的小型 PoE 注入裝置。由於 PoE 無須使用額外的電源線來供電,整個安裝過程十分簡易,特別是在安裝空間極為有限的應用。此外,只用單一纜線同時供電並傳輸資料,也減少須購買安裝的零件數量,同時降低成本。
簡易整合:GigE Vision Standard
除了由 Gigabit 乙太網路標準制定的實體介面外,用戶也對 GigE Vision Standard 清楚而具邏輯性的實作感到驚豔。該標準透過程式館之助,讓所有影像處理程式都易於整合。此外,遵循 GigE 標準相機的新投資與後續成本,都能輕鬆估算規畫,因為無須變更系統設定,就可以更換相容於 GigE 的相機。
GigE 介面的重要優點:
高資料傳輸率
現存乙太網路架構的可用性
纜線長度最長可達 100 公尺
易於整合到所有影像處理應用 (程式館)
透過 Gigabit 乙太網路和 GigE Vision Standard 具備高度標準化
PoE 功能:透過資料傳輸線來對相機供電
進階功能:GigE Vision Standard Version 2.0
透過這一版本的 GigE Vision Standard,多相機系統可以進行更精確的同步,並透過 GigE Vision 2.0 進行即時運作。GigE Vision Standard 2.0 有個重要部分,是 Precision Time Protocol (PTP)。PTP 提供系統元件時間同步的標準方式,將精確度提高到數奈秒的等級。GigE Vision Standard 2.0 是向下相容的,因此執行 GigE Vision 2.0 的相機,也能與 GigE Vision 版本 1.2 的軟體和硬體共同運作。

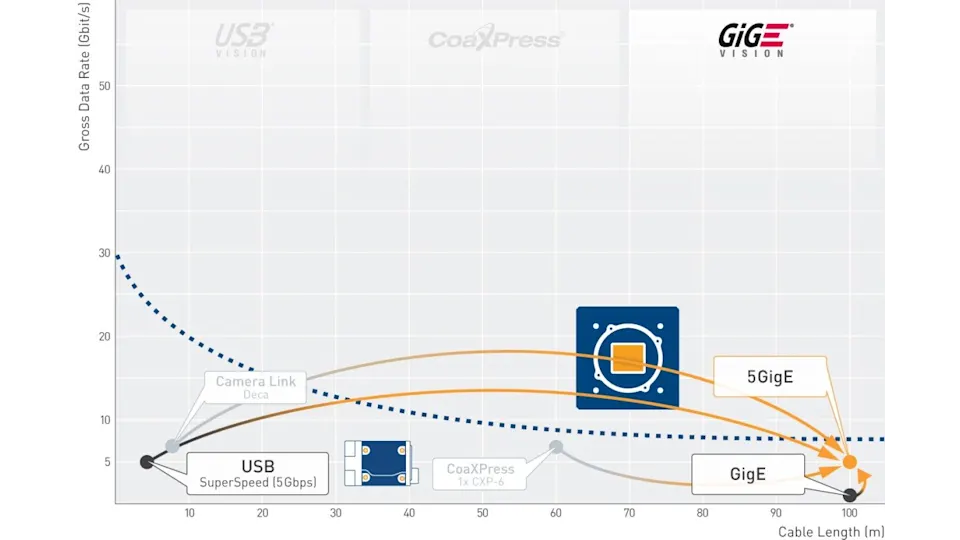

5GigE 升級選項
有意使用較長線材與隨插即用設置的 USB 用戶將會對 5GigE 感到滿意。 無須像 CoaXPress 或 Camera Link 一樣依賴影像擷取技術,也能享有穩定、與時俱進的介面。Basler 提供大家慣用的小型「方糖」相機格式,且具備所有 5GigE 的優點。
已經依賴 CoaXPress 1.0 標準的 CXP-6 用戶,會發現 5GigE 將是 CoaXPress 2.0 的優秀替代方案。系統設定會有顯著變化,但 5GigE 帶來的優點將值回票價。強烈推薦升級到 5GigE。
對 GigE 用戶來說,只要進行簡單的系統重建,就能切換到 5GigE,馬上將速度升級 5 倍。你仍可使用相同外型規格的相機,也可期待簡易的系統升級。
更高、更快、更遠:5GigE
幾乎各行各業都需要影像處理系統的效能不斷增強,因此也帶動了 GigE 的發展。5GigE 具備更高的頻寬,線材長度最長可達 100 公尺,與所有軟硬體元件相容,可能很快將建立工業相機專用高速介面的地位。顧名思義,5GigE 相機的頻寬是「簡單」GigE 相機的五倍,資料傳輸速率在相同解析度下達到五倍。現有 GigE 系統升級到 5GigE 時,無需新增視覺硬體即可完成,且延用相同的前一版 Gigabit 乙太網路線材,即可大幅增加傳輸速度。因此 5GigE 相機不但非常適用於需要極長線材的視覺應用,同時還可延用現有的基礎接線設施。不但省時省力,最重要的是安裝時也省錢。
Basler 現有的 5GigE 產品系列包括 12 款全新 ace 2 相機機型,另有相容的鏡頭、線材與電腦卡搭配使用。特別值得一提的是我們的 pylon 相機軟體套件:經過實證可從 USB 3.0 設置升級,或是 1:1 替換既有 GigE 系統,升級過程簡單不複雜。
